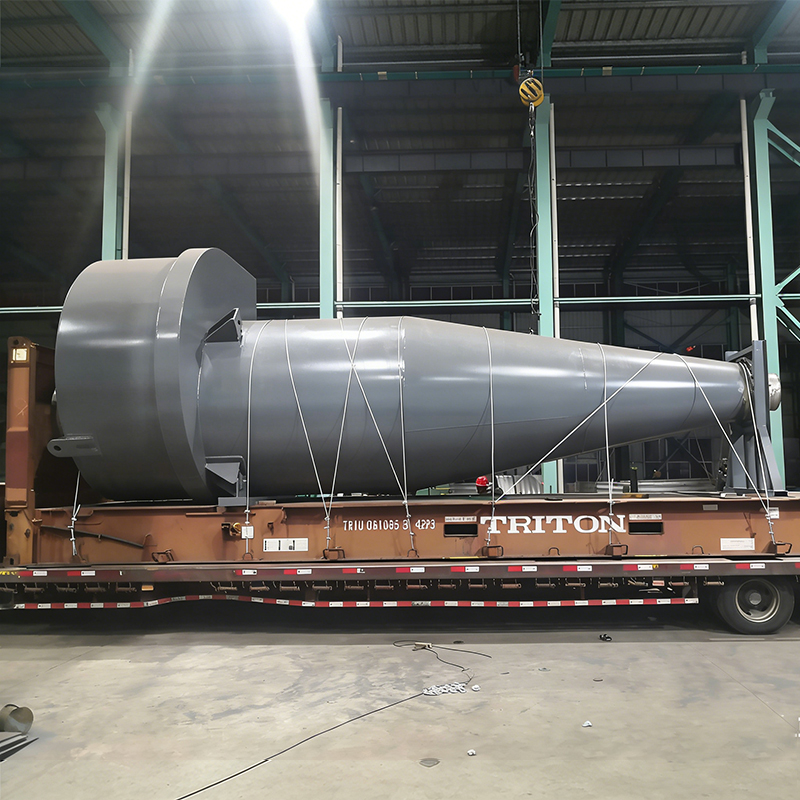

Cyclone Dust Collector är en mekanisk dammuppsamlingsanordning som använder centrifugalkraft för gas-fasta separation. När ett dammbelastat luftflöde tangentiellt kommer in i anordningen med en hastighet av 15-25 m/s, roterar det, vilket gör att dammpartiklar med en densitet som är större än gasen kastas mot väggen under centrifugalkraft och faller ner i bottenbehållaren och på så sätt separerar dammet från luftflödet. Jämfört med dammuppsamlare och patrondammuppsamlare, som förlitar sig på filtermedia för avlyssning, är Cyclone Dust Collector främst designad för förbehandling av damm med större partikelstorlekar (vanligtvis fångar upp dammpartiklar större än 5 μm) eller högre koncentrationer. Dess enklare struktur eliminerar behovet av frekventa byten av filtermedia, vilket resulterar i betydande fördelar i initiala investeringar och drifts-/underhållskostnader. Denna utrustning fungerar stabilt vid hantering av damm med hög temperatur och hög belastning, med en dammavlägsnande effektivitet i allmänhet mellan 80 % och 98 % och en motståndsförlust på cirka 580 till 1960 Pascal. Det används vanligtvis i högkoncentrationsdammförborttagning och materialåtervinningsprocesser i industrier som byggmaterial, kemikalier och metallurgi. Cyklondammuppsamlare har inga rörliga delar och kan vara gjorda av material som kolstål eller rostfritt stål, vilket gör dem hållbara och lämpliga för ett brett spektrum av driftsförhållanden. Men på grund av deras begränsade effektivitet när det gäller att fånga upp fint damm, används de ofta i serie med andra högeffektiva dammuppsamlare för att förbättra den totala reningseffekten.
En pöl under höljet på en industripanna är sällan bara ett VVS-problem. På en 60 t/h koksugns rökgaspanna, pekar vatten som dyker upp längs en höljesöm vanligen på en av tre saker: en misslyckad rör-till-rörplåt-svets, ett förtunnat economizer-rör eller en tätning i handhål. De tre felen ser n...
Read MorePannans säkerhetsventil läcker: det korta svaret före detaljerna Om en pannans säkerhetsventil läcker, behandla den som en defekt på tryckgränsen, inte som en hushållsstörning. Ventilen är den sista mekaniska barriären som står mellan en trycksatt trumma och en övertryckshändelse, och en...
Read MoreVarför en panna PRV läcker: Slutsatsen först Klockan tre på morgonen sprider sig en varm pöl över golvet under en panna som gick perfekt dagen innan. Den naturliga reaktionen är att anta att ventilen har misslyckats och beställa en ersättning. Den reaktionen är oftast fel. En panna PRV l...
Read MoreCyclone Dust Collecteller (även kallad cyklonsamlare or industriell cyklon dammsamlare ) är en allmänt använd mekanisk separationsanordning som tar bort partiklar från gasströmmar med hjälp av centrifugalkraft. Till skillnad från filterbaserade system, a Kina Cyclone Dust Collector har inga rörliga delar eller filterpåsar, vilket gör den mycket tillförlitlig för applikationer med höga temperaturer och nötande damm. Jiangsu Shineng Kemisk Equipment Co., Ltd. — Som kinesisk tillverkare av rökgasåtervinningsenheter och företag för system för återvinning av spillvärme, Jiangsu Shineng Chemical Equipment Co., Ltd, grundat 2005, är företaget specialiserat på forskning och utveckling och tillverkning av rökgasavfallsvärmeåtervinningssystem och kemisk utrustning, med omfattande interna möjligheter som sträcker sig från värmerörsutveckling och nickelbaserad lödning av tyger. Våra produkter används i stor utsträckning inom kolkemi, metallurgi, kraftproduktion och syntetisk ammoniakindustri och har exporterats till utomeuropeiska marknader. Samma tekniska spetskompetens sträcker sig till våra Kinas mekaniska dammsamlare lösningar för förfiltrering och minskning av dammbelastningen.
Vanligtvis, a cyklon dammsugare uppnår insamlingseffektivitet av 85 % till 95 % för partiklar större än 10 mikron och upp till 98 % för partiklar >30 mikron. Den fungerar som en dammbiträdande cyklon i många anläggningar, vilket skyddar nedströms baghouses eller scrubbers. Enbart den globala cement- och metallurgisektorn använder över 300 000 cyklonenheter och återvinner miljontals ton värdefullt damm årligen (EPA teknisk översyn 2024).
A industriell cyklon dammsamlare omvandlar inloppsgasens hastighet till en höghastighetsspiralvirvel. Gas kommer in tangentiellt på toppen (inloppshastighet vanligtvis 15-25 m/s), vilket skapar en dubbel virvel: yttre nedåtriktade helix tvingar damm mot väggen, medan inre uppåtgående spiral lämnar ren gas. Centrifugalaccelerationen sträcker sig mellan 500 till 2000 G , vilket gör att partiklar träffar den koniska väggen och glider in i dammbehållaren.
För en standard Stairmand högeffektiv design är skärdiametern (d50) – partikelstorleken samlad med 50 % effektivitet – ca. 4-6 mikron vid tryckfall på 1,0-1,5 kPa. Genom att optimera inloppsdimensioner och konlängd, Cyclone Dust Collector Leverantör Jiangsu Shineng tillverkar skräddarsydda enheter som minskar partikelutsläppen till under 50 mg/Nm³ för kemisk förrening av kol. Data från en metallurgisk installation 2025 visade borttagning av 92 % av järnmalmsfinmaterial (storleksintervall 8-50 µm) före spillvärmepanna.
Tabellen nedan sammanfattar typisk fraktionerad effektivitet för a bästa cyklon dammsamlare enligt ASME PTC 31 standarder. För partiklar under 5 mikron, a cyklonsamlare kan fungera som en förrenare; dock, parning med en baghouse uppnår total effektivitet >99,9%.
| Partikelstorlek (µm) | Effektivitet (%) | Typisk tillämpning |
|---|---|---|
| 1-5 | 30-55 | Fin flygaska, sekundär samling |
| 5-10 | 60-80 | Cementdamm, träflis |
| 10-30 | 85-94 | Metallurgiskt damm, stenkol |
| >30 | 95-98 | Sand, slipande spån |
Horisontell stapelanalys: Ovanstående diagram illustrerar det starka beroendet av cyklon dammsamlare effektivitet på partikeldiameter. För 5 mikron damm (typiskt för fin metallurgisk rök) förblir effektiviteten endast 42 %, vilket är anledningen till att en Kinas mekaniska dammsamlare ensam kan behöva poleras av baghouse. Vid 10 mikron stiger effektiviteten till 70 %, vilket passerar den typiska gränsen för förseparation. När 20 mikron, den dammbiträdande cyklon fångar upp 88 % av materialet, vilket avsevärt minskar nedströmsbelastningen. Vid 50 mikron (t.ex. grov aska eller sand), cyklonextraktor uppnår 97 % vilket gör det till en fristående lösning. Dessa värden kommer från partikelstorleksfördelningstester utförda i kolkemiska anläggningar i Shanxi (2025). För optimalt resultat, a bästa cyklon dammsamlare från Jiangsu Shineng är specialdesignad kring specifik damm-PSD.
En välkonstruerad industriell cyklon dammsamlare balanserar insamlingseffektivitet och energiförbrukning. Följande linjediagram visar tryckfallsutvecklingen över en typisk cyklonsamlare kroppen när gashastigheten ökar. Data från laboratorieskala validerade med CFD-simulering (Journal of Aerosol Science, 2024).
Tolkning av linjediagram: För en Kina Cyclone Dust Collector , ökande inloppshastighet från 10 m/s till 25 m/s höjer tryckfallet från 400 Pa till 1650 Pa – efter ett kvadratiskt förhållande (ΔP ∝ v²). Den optimala driftzonen för en cyklon dammsugare är typiskt mellan 16 och 20 m/s, vilket uppnår en borttagningseffektivitet över 88 % för 10 mikron damm med måttlig energistraff (800-1200 Pa). Under 12 m/s sker återinfångning av damm, medan över 22 m/s accelererar erosion av konen och kraftkostnaderna ökar kraftigt. Jiangsu Shineng industriell cyklon dammsamlare konstruktioner innehåller slitstarka foder för höghastighets metallurgiska uppgifter. För ett 50 000 m³/h gasflöde minskar fläktens energiförbrukning med 18 m/s istället för 24 m/s. 38 % samtidigt som 90 % uppsamling av medelstora partiklar bibehålls.
Cyclone Dust Collector Leverantör Jiangsu Shineng betjänar olika sektorer. Kolumndiagrammet nedan jämför typiska damminloppskoncentrationer kontra utloppskoncentrationer för fyra större industrier som använder en korrekt dimensionerad Kinas mekaniska dammsamlare som förfilter.
Kolumndiagraminsikter: Diagrammet kontrasterar rågasdammbelastningen med renad gas efter en högeffektivitet dammbiträdande cyklon . Vid ståltillverkning (EAF-avgas) kan koncentrationen av inloppsdamm nå 50 g/Nm³; en rätt utformad industriell cyklon dammsamlare minskar den till ~5,8 g/Nm³, vilket motsvarar 88,4 % massavlägsnande . För cementugnar är minskningen från 35 till 4,5 g/Nm³ (87 % effektiv). Kraftverk som eldar pulveriserat kol ser ett inlopp på 18 g/Nm³ sjunka till 2,1 g/Nm³ (verkningsgrad 88,3%). Sådan prestation bevisar varför bästa cyklon dammsamlare förblir oumbärlig för förbehandling. Genom att sänka dammbelastningen förlänger nedströmspåsfilter sin livslängd med upp till 300 % (fältdata från Jiangsu Shineng-installationen i Henan, 2025).
Radardiagrammet nedan utvärderar fyra nyckelkriterier: temperaturtolerans, underhållskostnad, uppsamlingseffektivitet för fint damm (2-5 µm) och kapitalkostnad. Cyklon (blå) utmärker sig i hög temperatur och lågt underhåll.
Tolkning av radardiagram: Radarn jämför en Kina Cyclone Dust Collector (blå polygon) mot en typisk baghouse (röd streckad). Den cyklonsamlare får maximala poäng (10/10) på tolerans vid hög temperatur (upp till 450°C utan problem) och 9/10 på lågt underhåll eftersom inga filterpåsar eller pulsstrålar krävs. Kapitalkostnaden är betydligt lägre (8/10). För findammseffektivitet (2-5 µm) uppnår cykloner endast 3/10 medan baghouses når 9/10. Men som en Kinas mekaniska dammsamlare används i kombination med ett påshus, minskar det belastningen på dyra finfilter, vilket optimerar anläggningens totala driftskostnad. I metallurgiska spillvärmesystem, a cyklon dammsugare från Jiangsu Shineng skyddar nedströms spillvärmepannan från abrasiv aska. Fallstudie: ett kopparsmältverk i Yunnan installerade vår industriell cyklon dammsamlare och minskade årliga baghouse-underhåll med 43 %.
Därför väljer du rätt Cyclone Dust Collector Leverantör säkerställer optimal geometri (inloppshöjd, virvelsökardiameter) för din PSD. Jiangsu Shineng kombinerar CFD-simulering med proprietärt slitstarkt foder för att leverera bästa cyklon dammsamlare system för tuffa miljöer.
Som erfaren Cyclone Dust Collector Leverantör , Jiangsu Shineng tillhandahåller fullständig teknisk dokumentation inklusive effektivitetskurvor, tryckfallsförutsägelser och 3D-modell. För varje Kinas mekaniska dammsamlare Förfrågan utför vi partikelstorleksanalys för att garantera separeringsprestanda som uppfyller lokala miljöstandarder (vanligtvis 50 mg/Nm³ utlopp för fördammning).
Optimal inloppshastighet för a cyklon dammsugare är 16-20 m/s. Under 12 m/s minskar partikelåterinfångning effektiviteten; över 22 m/s ökar erosion och tryckfall dramatiskt. Jiangsu Shineng designar varje enhet för en specifik hastighet baserat på dammnötningsförmåga.
Standard Kina Cyclone Dust Collector är mindre effektivt för hygroskopiskt eller klibbigt damm på grund av vägguppbyggnad. Att lägga till ett foder eller använda en "torr cyklon" med värmeisolering förhindrar dock kondens. För hög fuktighet (>15 % RH) rekommenderar vi en förvärmare eller alternativ design.
"Dammställande cyklon" hänvisar vanligtvis till en liten, högeffektiv genomskinlig plastcyklon för verkstadsdammsugare. Industriella motsvarigheter från Cyclone Dust Collecteller Supplier Jiangsu Shineng skalar samma centrifugalprincip för massivt flöde med tjockare konvinklar (12-15°). Båda delar inga rörliga delar men industriella versioner använder tungt stål och uppnår 95 % för partiklar >15 µm.
För enny further inquiry about bästa cyklon dammsamlare integration med spillvärmeåtervinning eller kemisk process, kontakta Jiangsu Shineng Chemical Equipment Co., Ltd. – din pålitliga partner sedan 2005.
