Shell and Tube Heat Exchanger är en typisk och universell industriell värmeväxlare. Dess kärnstruktur består av ett stort skal (skalsidan) som rymmer rörbunten och många rör (rörsidan) inneslutna i skalet. Två vätskor vid olika temperaturer flödar i skalsidan respektive rörsidan och utbyter värme effektivt genom metallrörets väggar för att uppnå syftet med uppvärmning, kylning eller kondensering.
En pöl under höljet på en industripanna är sällan bara ett VVS-problem. På en 60 t/h koksugns rökgaspanna, pekar vatten som dyker upp längs en höljesöm vanligen på en av tre saker: en misslyckad rör-till-rörplåt-svets, ett förtunnat economizer-rör eller en tätning i handhål. De tre felen ser n...
Read MorePannans säkerhetsventil läcker: det korta svaret före detaljerna Om en pannans säkerhetsventil läcker, behandla den som en defekt på tryckgränsen, inte som en hushållsstörning. Ventilen är den sista mekaniska barriären som står mellan en trycksatt trumma och en övertryckshändelse, och en...
Read MoreVarför en panna PRV läcker: Slutsatsen först Klockan tre på morgonen sprider sig en varm pöl över golvet under en panna som gick perfekt dagen innan. Den naturliga reaktionen är att anta att ventilen har misslyckats och beställa en ersättning. Den reaktionen är oftast fel. En panna PRV l...
Read MoreVad är a Skal och rörvärmeväxlare och hur fungerar det? A skal och rörvärmeväxlare är en allmänt använd termisk anordning som består av ett cylindriskt tryckkärl (skal) som innehåller ett knippe rör. En vätska strömmar inuti rören (rörsidan), medan en annan vätska strömmar runt rören inuti skalet (skalsidan). Värmeöverföringar över rörväggarna, vilket möjliggör effektiv uppvärmning, kylning eller kondensering. Som en betrodd Leverantör av industriell värmeväxlare , Jiangsu Shineng Chemical Equipment Co., Ltd. ger högpresterande design. Som Kinas tillverkare av rökgasåtervinningsenheter och företag för spillvärmeåtervinningssystem, Jiangsu Shineng Chemical Equipment Co., Ltd, grundat 2005, specialiserar företaget sig på forskning och utveckling och tillverkning av rökgasavfallsvärmeåtervinningssystem och kemisk utrustning, med omfattande interna funktioner som spänner från värmerörsutveckling och nickelbaserad lödning av tyger. Våra produkter används i stor utsträckning inom kolkemi, metallurgi, kraftproduktion och syntetisk ammoniakindustri och har exporterats till utomeuropeiska marknader. Vår China Tube Värmeväxlare lösningar kombinerar robust konstruktion med skräddarsydd termisk design.
Vanligtvis, a tillverkare av skal- och rörvärmeväxlare design erbjuder övergripande värmeöverföringskoefficienter från 150 till 1200 W/m²·K beroende på vätskeegenskaper och flödesarrangemang. Mer än 65 % av industriell värmeväxling globalt (raffinering, petrokemi, kraft) är beroende av denna teknik (TEMA-standarder, 2024).
Den värmeväxlare av skaltyp fungerar baserat på temperaturgradientdriven ledning och konvektion. Den heta vätskan (antingen på skalsidan eller på rörsidan) avger termisk energi, som korsar rörets väggtjocklek (vanligtvis 1,2–3,5 mm), och absorberas av den kalla vätskan. Bafflar inuti skalet riktar vätskan på skalsidan över rörbunten flera gånger, vilket ökar turbulensen och värmeöverföringskoefficienten med 40-60 % jämfört med en rak design. En fast tubplåt rörplåtsvärmeväxlare används vanligtvis för icke-korrosiva rengöringstjänster, medan konstruktioner med flytande huvud eller U-rör rymmer termisk expansion. För en typisk oljekylningsapplikation (rörsida: 85°C olja; skalsida: 30°C kylvatten), en väldesignad China Shell och Tube Värmeväxlare uppnår en logga medeltemperaturdifferens (LMTD) korrektionsfaktor över 0,85, och utloppsoljetemperaturen reducerad till 42°C med vattenflödet 1,5 gånger oljehastigheten.
A tillverkare av rörvärmeväxlare liksom Jiangsu Shineng optimerar mellanrum (0,2 till 0,5 av skalets ID) och rördelning (1,25–1,5 × rörets OD) för att balansera värmeöverföring och tryckfall. Branschdata (från Tubular Exchanger Manufacturers Association) indikerar att för ett 2-pass hölje och 4-pass rörarrangemang kan den totala effektiviteten nå 75-85% för vätske-vätskesatser.
Den following table lists key design parameters used by skal och rörvärmeväxlare supplier Jiangsu Shineng för kemikalie- och krafttillämpningar. Dessa värden följer TEMA och ASME avsnitt VIII riktlinjer.
| Parameter | Typiskt intervall | Enhet |
|---|---|---|
| Skalets diameter | 150 – 2500 | mm |
| Rörlängd | 1,5 – 9,0 | m |
| Rör OD (vanlig) | 15.9, 19.05, 25.4 | mm |
| Max designtryck | 0,5 – 10,0 | MPa |
| Design temperatur | -30 till 550 | °C |
Horisontell stapeldiagramanalys: Den chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed skal och rörvärmeväxlare . För vatten-till-vatten-drift ligger U vanligtvis i intervallet 850-1200 W/m²·K, vilket gör sådana växlare kompakta. Ånga som kondenserar mot vatten ger mycket hög U (1000-1500) på grund av fasförändringsförbättring. Vätska-till-vätska-applikationer som oljekylning (olja-vatten) visar måttlig U på 150-400; därför krävs mer yta. Gasformiga tjänster uppnår lägsta U (30-100), vilket kräver större enheter. Som proffs Leverantör av industriell värmeväxlare , Jiangsu Shineng optimerar baffeldesignen och rörsidans genomgångar för att driva U-värden mot den högre änden för varje kategori. För en petrokemisk anläggning som bearbetar 80 000 kg/h råolja minskar en ökning av U från 250 till 320 W/m²·K erforderlig yta med 22 %, vilket sparar materialkostnader och fotavtryck.
A tillverkare av rörvärmeväxlare vanligtvis rekommenderar motströmsarrangemang eftersom det ger mer enhetlig temperaturskillnad. Linjediagrammet nedan visar temperatur kontra längd för ett typiskt motflöde tillverkare av skal- och rörvärmeväxlare design (varm vätska: 180°C till 85°C, kall vätska: 30°C till 120°C).
Tolkning av linjediagram: I ett motflöde värmeväxlare av skaltyp den heta vätskan kommer in vid 180°C och går ut vid 85°C medan den kalla vätskan värms från 30°C till 120°C. Temperaturkurvorna upprätthåller en nästan konstant drivkraft ΔT över hela längden, vilket ger en logga medeltemperaturskillnad (LMTD) på cirka 46°C. För parallellt flöde skulle LMTD endast vara 31°C, vilket kräver 48 % mer värmeöverföringsyta för samma drift. Det är därför skal och rörvärmeväxlare supplier Jiangsu Shineng rekommenderar alltid motflöde om inte frysningsproblem kräver något annat. I ett 4 MW värmeåtervinningssystem för en anläggning för syntetisk ammoniak reducerades rörknippets längd från 5,2 m till 3,7 m genom att använda motström mot parallellt flöde, vilket direkt sänkte kapitalinvesteringar och tryckfall med 18 %.
China Shell och Tube Värmeväxlare enheter har kritiska roller inom olika branscher. Kolumndiagrammet visar typiska värmebelastningsintervall för våra levererade rörplåtsvärmeväxlare inom olika sektorer (data baserade på 2025 projektgenomgångar).
Kolumndiagraminsikter: Den bar heights illustrate typical thermal duties handled by one skal och rörvärmeväxlare i nyckelbranscher. Kraftproduktionsenheter kräver ofta stor kapacitet (7,8 MW per växlare) på grund av höga krav på uppvärmning av matarvatten. Metallurgiska anläggningar (stål, icke-järn) rapporterar en genomsnittlig belastning på 5,5 MW för rökgasvärmeåtervinning innan de går in i säckhus. Petrokemiska kracker arbetar med tullar på cirka 4,2 MW per växlare, medan kolkemikalier (metanol eller syntetisk ammoniak) i allmänhet kräver 3,0 MW enheter. Jiangsu Shineng som en ledande Leverantör av industriell värmeväxlare har levererat över 380 skal- och rörväxlare till dessa sektorer. För ett 2024-projekt i Inre Mongoliet återvann en enda skal-och-rör-avfallsvärmeväxlare 4,8 MW, vilket minskade ångförbrukningen med 12 000 ton årligen, vilket direkt förbättrade anläggningens koldioxidavtryck.
Jämfört med platt- eller luftkylda växlare, värmeväxlare av skaltyp erbjuder fördelar vid högtrycks- och nedsmutsningstjänster. Radardiagrammet betygsätter fyra attribut för en typisk skal och rörvärmeväxlare manufacturers design.
Radardiagrambedömning: Den blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For China Tube Värmeväxlare applikationer, metallurgiska och kol kemiska anläggningar välja skal och rörvärmeväxlare supplier Jiangsu Shineng på grund av robust konstruktion av kolstål eller rostfritt stål. Under en 20-årig livscykel kräver en välskött skal- och rörenhet vanligtvis endast två rörbyten, medan en plåtenhet kan behöva fem packningsöversyner. Detta gör skal och rör till det föredragna valet för smutsiga strömmar med hög temperatur.

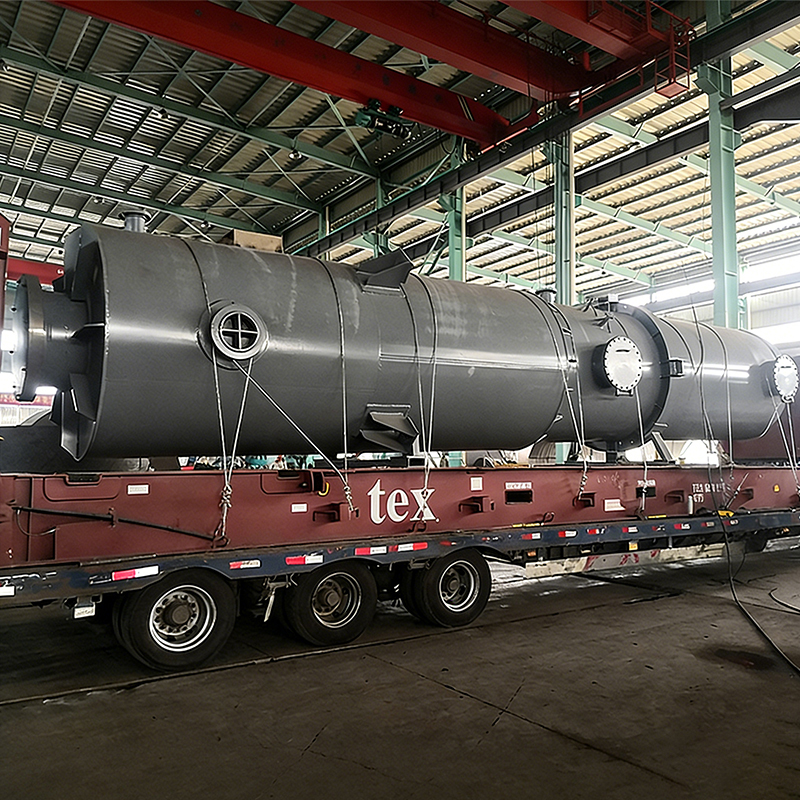

Jiangsu Shineng Chemical Equipment Co., Ltd. kombinerar mer än 300 referenser för skal- och rörvärmeväxlare över hela världen. Vår China Shell och Tube Värmeväxlare produkterna används i syntetisk ammoniakavfallsvärmeåtervinning, metallurgisk ugnskylning och smörjoljekylare för kraftverk. Vi tillhandahåller även eftermontering och reparationstjänster för befintliga skal, vilket förlänger livslängden över 15 år.

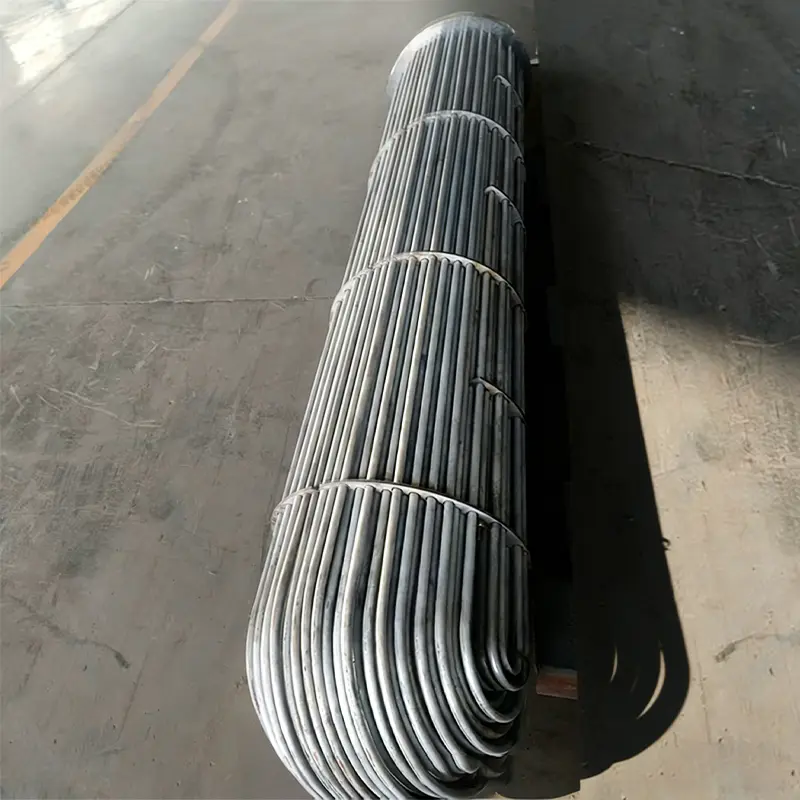

I en fast tubplåt tillverkare av rörvärmeväxlare design, båda rörplåtarna är svetsade till skalet, vilket begränsar termisk expansion. U-rörsbuntar tillåter fri expansion och enklare rengöring, men böjområdet begränsar rengöringen. Jiangsu Shineng rekommenderar U-rör för stora temperaturskillnader (>100°C).
En väl övervakad värmeväxlare av skaltyp visar ökat tryckfall och minskad utloppstemperatur för kall vätska. Om det totala U-värdet sjunker med 30 % från designvärdet rekommenderas rengöring. Mekanisk rengöring (slangborstning) eller kemisk cirkulation tillämpas baserat på avsättningstyp.

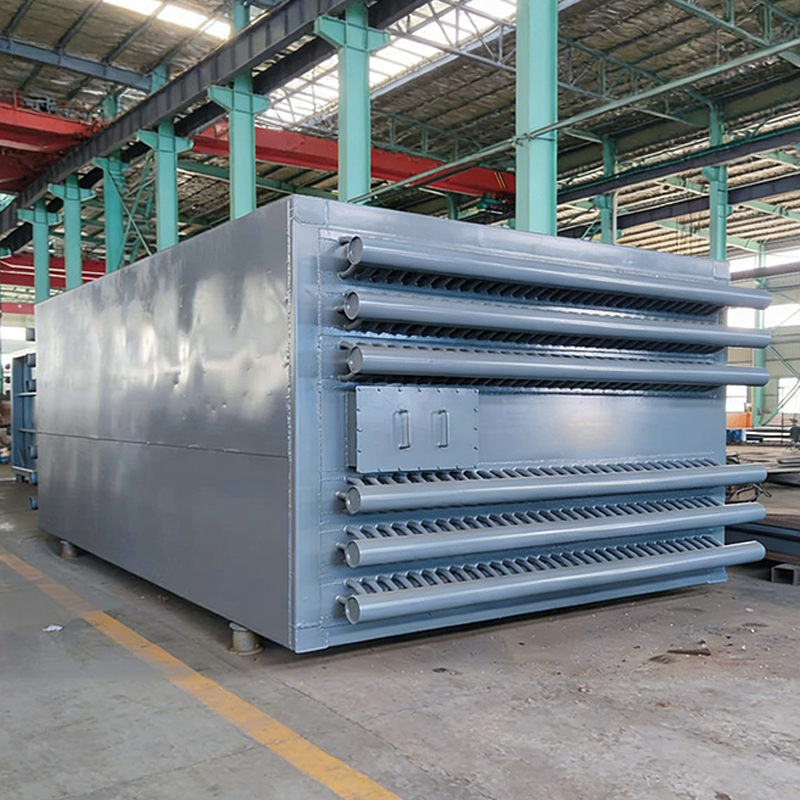

Ja, dock är värmeöverföringskoefficienterna på gassidan låga (30–100 W/m²·K). Förlängda ytor (fenor på rör) används ofta. Som en Leverantör av industriell värmeväxlare , Jiangsu Shineng tillhandahåller flänsrörsskal och rörväxlare för rökgasvärmeåtervinning uppströms spillvärmepannor, vilket uppnår en effektivitet på upp till 72%.
