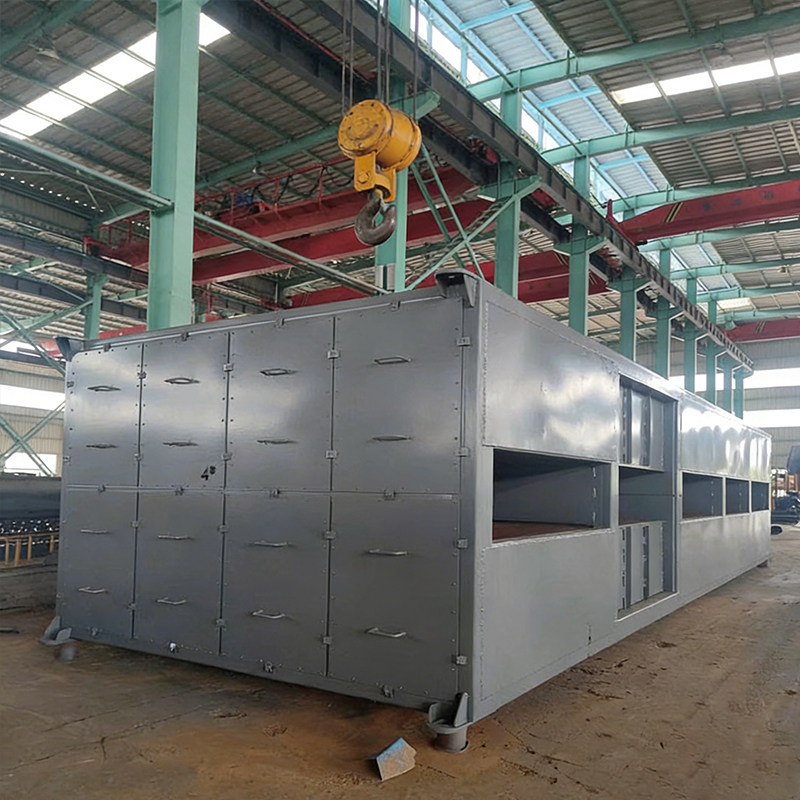

Luftförvärmare Custom
Hem / Produkter / Luftförvärmare
Luftförvärmare

Luftförvärmare

En luftförvärmare är en värmeväxlare installerad i rökgaskanalen i pannans bakände. Den återvinner spillvärme från rökgasen för att värma upp förbränningsluften som kommer in i pannan. I ett typiskt pannsystem är luftförvärmaren den sista enheten som återvinner värme från rökgasen.

Kontakta oss
  • Funktioner
  • Meddelande
Funktioner

Kärnfunktioner:
Förbättra pannans effektivitet: Detta är det primära syftet. Genom att förvärma förbränningsluften kräver pannan mindre bränsle för att värma upp vatten till ånga. Vanligtvis ökar pannans verkningsgrad med cirka 1 % för varje 20°C ökning av förbränningsluftens temperatur.
Förbättra förbränningsförhållanden: Varm luft främjar en mer fullständig och stabil förbränning (särskilt för pulveriserat kol i kraftverkspannor), vilket minskar bildningen av oförbrända kolpartiklar och kolmonoxid.
Torkning och förvärmning av bränsle: I koleldade pannor används vanligen varm luft för att transportera pulveriserat kol till brännaren och torka kolet före förbränning, vilket är avgörande för en effektiv förbränning.
Dämpande korrosion vid låg temperatur: Genom att höja temperaturen på metallkomponenter vid pannans bakände (såsom economizers), hjälper det till att förhindra daggpunktskorrosion orsakad av kondensation av svavelsyraångor från rökgasen på väggarna.
Huvudtyper av luftförvärmare:
1. Rörformig luftförvärmare: En enkel statisk värmeväxlare.
Arbetsprincip: Rökgas strömmar genom röret, medan förbränningsluft strömmar i sidled över röret. Metallrörsväggen fungerar som en värmeöverföringsyta och överför värme från rökgasen till luften.
2. Roterande luftförvärmare: En dynamisk, kontinuerligt roterande värmeväxlare.
Arbetsprincip: Kärnkomponenten är en rötor fylld med värmelagringselement (korrugerade metallplåtar), som långsamt roteras av en motor.
Rökgassidan: En del av rotorn passerar genom rökgaspassagen, där värmelagringselementen absorberar värme från rökgasen.
Luftsida: Den andra delen av rotorn passerar genom luftpassagen, där värmelagringselementen för hög temperatur släpper ut den lagrade värmen till den kalla luften.
Genom rotorns kontinuerliga rotation fullbordas en cyklisk värmeabsorptions- och frigöringsprocess.



Applikationsscenarier:
Kraftindustri: Speciellt för stora koleldade kraftverkspannor är det en nyckelutrustning för att förbättra effektiviteten och minska kolförbrukningen.
Metallurgisk industri: Används i masugnar, värmeugnar, glödgningsugnar, etc., för att återvinna spillvärme från högtemperatur rökgas, spara bränsle och öka ugnstemperaturen.
Kemisk industri och oljeraffineringsindustri: Används i olika processvärmeugnar och pannor för att förbättra hela produktionsenhetens termiska effektivitet.
Byggmaterialindustri: Såsom cementugnar, glassmältugnar, etc., som använder spillvärme för förbränning, är det en viktig utrustning för att uppnå energibesparing och utsläppsminskning.





Relaterade produkter
Om
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China air preheater boiler manufacturer and flue gas air preheater supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Hedersbevis
  • Certifiering av ledningssystem för arbetsmiljö och säkerhet
  • Certifiering av miljöledningssystem
  • Certifiering av kvalitetsledningssystem
  • Certifiering
  • Auktorisationsbevis
  • Produktionslicens för Special Equipment People's Republic of China
  • Produktionslicens för Special Equipment People's Republic of China
  • Certifiering
  • Certifiering
Nyheter
Branschkunskap

Vad är en luftförvärmare i en panna? An luftförvärmare i en panna är en värmeåtervinningsanordning som fångar upp spillvärme från rökgas som lämnar pannugnen och överför den till inkommoche förbränningsluft. Genom att höja förbränningsluftens temperatur kan den luftförvärmare panna Systemet förbättrar den termiska effektiviteten, minskar bränsleförbrukningen och sänker utsläppen av växthusgaser. Vanligtvis lämnar rökgas pannekonomisatorn vid 250-350°C, och en luftförvärmare i panna kan minska denna avgastemperatur till 120-160°C samtidigt som förbränningsluften förvärms till 200-300°C. Som en Kina luftförvärmare specialist, Jiangsu Shineng Chemical Equipment Co., Ltd. levererar högpresterande rökgasåtervinningslösningar. Som Kinas tillverkare av rökgasåtervinningsenheter och företag för spillvärmeåtervinningssystem, Jiangsu Shineng Chemical Equipment Co., Ltd, grundat 2005, specialiserar företaget sig på forskning och utveckling och tillverkning av rökgasavfallsvärmeåtervinningssystem och kemisk utrustning, med omfattande interna funktioner som spänner från värmerörsutveckling och nickelbaserad lödning av tyger. Våra produkter används i stor utsträckning inom kolkemi, metallurgi, kraftproduktion och syntetisk ammoniakindustri och har exporterats till utomeuropeiska marknader. Som ledande tillverkare av pannluftförvärmare and leverantör av luftförvärmare , Jiangsu Shineng hjälper industrianläggningar att uppnå panneffektivitetsvinster 8-12 % , vilket översätter till betydande bränslebesparingar och koldioxidminskning.

Enligt US Department of Energy förbättrar varje 20°C ökning av förbränningsluftens temperatur pannans effektivitet med cirka 1 %. För en 100 ton per timme ångpanna, en luftförvärmare panna systemet kan spara 3 800-5 400 ton kolekvivalenter årligen. Över 180 000 industripannor över hela världen (IEA-data 2025) fungerar fortfarande utan luftförvärmare, vilket representerar en enorm möjlighet till energibesparing.

1. Hur fungerar en luftförvärmare i en panna? (Värmeöverföringsmekanism)

Den luftförvärmare i en panna fungerar enligt principen om korsströms- eller motströmsvärmeväxling mellan varm rökgas och kall förbränningsluft. Rökgas, efter att ha lämnat överhettnings- och ekonomisektionen (vanligtvis 280-350°C), kommer in i luftförvärmarens gassida. Samtidigt tvingas omgivande förbränningsluft (20-30°C) genom luftsidan av en forcerad dragfläkt. Värmeöverföringar genom metalliska värmeöverföringsytor – antingen rörformiga element (shell-and-tube design) eller roterande regenerativa matriser (typ Ljungström). I ett typiskt rör Kina rökgas luftförvärmare strömmar rökgas inuti rören medan luft strömmar tvärs över rörknippet i tvärflöde. Värmeöverföringskoefficienten sträcker sig från 30 till 60 W/m²·K för gas-till-gas-service, som kräver utökad yta (fenor) för att uppnå kompakta konstruktioner. För en 150 t/h koleldad panna, en väldesignad leverantör av luftförvärmare Systemet uppnår rökgastemperatursänkning från 320°C till 145°C, samtidigt som lufttemperaturen höjs från 25°C till 265°C. Den återvunna värmen uppgår till 4,8 MW, vilket ökar pannans totala verkningsgrad från 82 % till 91 % (baserat på högre värmevärde).

Två huvudtyper dominerar marknaden: (1) rörformade luftförvärmare med stationära rörbuntar (lågt läckage, lämplig för rena bränslen) och (2) regenerativa luftförvärmare (roterande matris med tätningssystem, idealisk för högkapacitetsenheter). Jiangsu Shinengs tillverkare av pannluftförvärmare expertis täcker båda designerna, med rörformiga enheter som håller i 15-20 år och regenerativa enheter som kräver periodiskt tätningsbyte vart 5-7 år.

2. Jämförelse av luftförvärmaretyper – rörformiga vs. regenerativa konstruktioner

Den table below compares key characteristics of the two main luftförvärmare panna konfigurationer. Data baserad på ASME PTC 4.3 och Jiangsu Shineng fälterfarenhet.

Tabell 1: Jämförelse mellan rörformade och regenerativa luftförvärmare
Parameter Rörformig luftförvärmare Regenerativ luftförvärmare
Värmeöverföringseffektivitet (%) 55 – 70 % 70–85 %
Luftläckage (%) 1–3 % 5 – 12 %
Typiskt fotavtryck Medium till stor Kompakt
Underhållsfrekvens Låg (rengöringsrör) Måttlig (tätningsjustering)
Värmeåtervinningseffektivitet – Luftförvärmare i pannkonstruktioner Ingen luftförvärmare (baslinje) 0 % återhämtning Rörformig luftförvärmare 55 – 70 % Regenerativ luftförvärmare 70–85 % Högre värmeåtervinning minskar direkt bränsleförbrukningen. Data från Jiangsu Shineng & panna OEM-referenser.

Horisontell stapelanalys: Den chart illustrates the heat recovery capability of different luftförvärmare panna konfigurationer. En panna utan luftförvärmare återvinner noll spillvärme från rökgasen. Rörformig Kina rökgas luftförvärmare konstruktioner återvinner 55-70% av tillgänglig värme, vilket minskar rökgastemperaturen med 130-170°C. Regenerativa luftförvärmare uppnår 70-85% återvinning, vilket sänker avgastemperaturerna ytterligare till 90-120°C. För ett 200 MW koleldat kraftverk, uppgradering från rörformig till regenerativ luftförvärmare i panna ökar den återvunna värmeeffekten med cirka 3,2 MW, vilket sparar 8 200 ton kol årligen. Däremot har regenerativa enheter högre luftläckage (5-12 %), vilket något kompenserar effektivitetsvinster. Som erfaren tillverkare av pannluftförvärmare Jiangsu Shineng hjälper kunder att välja den optimala typen baserat på bränsletyp, pannstorlek och underhållskapacitet. För pannor för biomassa och avfallsenergi är rörformade konstruktioner att föredra på grund av lägre känslighet för nedsmutsning.

3. Förstärkning av pannans effektivitet vs. förvärmningstemperatur för förbränningsluft

Den relationship between air preheat temperature and boiler efficiency is well established. The line chart below shows efficiency gain relative to cold air operation (25°C baseline) for a typical industrial water-tube boiler firing natural gas.

Förstärkning av pannans effektivitet vs. förvärmningstemperatur för förbränningsluft 50°C 150°C 250°C 300°C Vinst i pannans effektivitet (% poäng) Förvärmningstemperatur för förbränningsluft (°C) 4,8 % vid 200°C 7,2 % vid 300°C

Tolkning av linjediagram: Den curve shows that increasing combustion air temperature yields nearly linear efficiency gains for typical luftförvärmare panna system. Förvärmning av luft från 25°C till 150°C förbättrar pannans effektivitet med cirka 4,1 procentenheter. Vid 200°C (vanligt för rörformig Kina luftförvärmare konstruktioner), når effektivitetsvinsten 4,8 %. Regenerativ leverantör av luftförvärmare system som uppnår 280-300°C förvärmning ger 6,8-7,2 procentenheters vinster. För en 50 t/h ångpanna som arbetar 8 000 timmar/år, sparar varje 1% effektivitetsökning cirka 1 200 ton kolekvivalenter. Därför en 7% vinst från att installera en luftförvärmare i panna minskar de årliga bränslekostnaderna med över 350 000 USD (baserat på 80 USD/ton kol). Kurvan visar också minskande avkastning över 320°C på grund av högre stacktemperaturer som krävs för att undvika syrakondensation. Jiangsu Shineng optimerar förvärmningsnivåerna baserat på bränslets svavelinnehåll för att förhindra korrosion i kalla ändar.

4. Bränslebesparingar genom pannkapacitet – Effekt på installation av luftförvärmare

Som en tillverkare av pannluftförvärmare Jiangsu Shineng tillhandahåller data om bränslebesparingar i olika pannstorlekar. Kolumndiagrammet visar årliga kolbesparingar (ton/år) som uppnås genom att installera ett högeffektivt rör Kina rökgas luftförvärmare (förutsatt 200°C förvärmning, 8 000 drifttimmar).

Årliga kolbesparingar från luftförvärmare i panna (ton/år) 2 800 20 t/h 6 400 50 t/h 12 600 100 t/h 21 500 200 t/h Besparingar baserade på 5,5 % effektivitetsökning, 8 000 timmar/år, kol HHV 25 MJ/kg

Kolumndiagraminsikter: Installation av en luftförvärmare panna Systemet ger avsevärda bränslebesparingar proportionellt mot pannans kapacitet. En industripanna med 20 ton per timme (t/h) sparar 2 800 ton kol årligen. Medelstora 50 t/h enheter (vanliga i processångapplikationer) sparar 6 400 ton/år. Stora allmännyttiga pannor på 100 t/h sparar 12 600 ton årligen, medan 200 t/h kraftverkspannor sparar 21 500 ton kol per år. Med nuvarande kolpriser (cirka 120 USD/ton) är en 200 t/h panna eftermonterad med en Kina luftförvärmare uppnår årliga besparingar på 2,58 miljoner dollar. Återbetalningstiden för en leverantör av luftförvärmare installationen varierar vanligtvis från 8 till 18 månader, beroende på pannans användning. Dessutom minskar CO₂-utsläppen med cirka 2,7 ton per ton sparat kol, vilket innebär att en 200 t/h panna minskar utsläppen med 58 000 ton CO₂ årligen – motsvarande att plantera 950 000 träd. Jiangsu Shinengs tillverkare av pannluftförvärmare konstruktioner innehåller korrosionsbeständiga material (emalj eller rostfritt stål) för bränslen med hög svavelhalt.

5. Tekniska fördelar – panna med luftförvärmare kontra utan

Den radar chart compares five performance indicators for a boiler equipped with an luftförvärmare i en panna kontra en baslinjepanna utan förvärmning. Data från 50 industrianläggningar.

Med luftförvärmare Utan luftförvärmare Pannans effektivitet Bränslekostnad CO₂-utsläpp Flamstabilitet Korrosionsrisk

Radardiagrambedömning: Den blue polygon (boiler with Kina rökgas luftförvärmare ) visar tydliga fördelar över alla mätvärden. Pannans effektivitet förbättras från 5/10 till 9/10. Bränslekostnaden är betydligt lägre (8/10 vs 3/10). CO₂-utsläpp per enhet ånga minskar med 35-40 % (9/10 mot 4/10). Flamstabiliteten förbättras dramatiskt med förvärmd luft, särskilt för lågvärdiga bränslen (8/10 mot 4/10). Det finns dock en måttlig avvägning: korrosionsrisken i den kalla änden (luftförvärmarens utgång) ökar något (7/10 mot 6/10) när rökgastemperaturen sjunker under syradaggpunkten. Som specialiserad leverantör av luftförvärmare , Jiangsu Shineng minskar denna risk genom korrosionsbeständiga material (cortenstål, emaljbeläggning eller rostfritt stål) och håller rökgasutloppstemperaturen över 120°C för bränslen med upp till 1 % svavel. För biomassa och ren naturgas är utloppstemperaturer så låga som 90°C möjliga, vilket maximerar effektiviteten. Sammantaget luftförvärmare i panna ger övertygande nettofördelar för praktiskt taget alla industriella och allmännyttiga tillämpningar.

6. Varför välja Jiangsu Shineng som tillverkare av din pannaluftförvärmare

  • Beprövad expertis: Sedan 2005 har Jiangsu Shineng levererat över 320 luftförvärmare panna system för kolkemikalier, metallurgi, kraftproduktion och syntetiska ammoniakanläggningar.
  • Anpassad ingenjörskonst: Rörformade, flänsade rör och regenerativa mönster tillgängliga. Storlekar från 10 t/h till 2 000 t/h pannkapacitet.
  • Korrosionslösningar: Emaljbelagda rör, rostfritt stål (304/316L) och nickelbaserade legeringar för bränslen med hög svavelhalt eller hög klorhalt.
  • Egen tillverkning: Utveckling av värmerör, nickellödning och tillverkning av tryckkärl under ett tak säkerställer kvalitetskontroll.
  • Globala referenser: Exporteras till Sydostasien, Mellanöstern, Afrika och Sydamerika. Alla enheter ASME-, GB- eller PED-certifierade.

Jiangsu Shinengs Kina luftförvärmare systemen är designade för minimalt underhåll och maximal drifttid. Våra rörformiga förvärmare har spiralformade flänsrör som ökar värmeöverföringsytan med 300-500 % samtidigt som de motstår sotansamling. Prestandatester på plats visar genomgående rökgasutloppstemperaturer inom ±8°C från designvärdena.

7. Vanliga frågor om luftförvärmare i pannor

F1: Vilken är den typiska rökgasutloppstemperaturen med en luftförvärmare?

För en korrekt designad luftförvärmare panna system, rökgasutloppstemperaturen varierar från 120°C till 160°C för koleldade pannor (för att undvika syradaggpunktskorrosion) och 90-120°C för naturgaseldade enheter. Utan en luftförvärmare är utgångstemperaturerna typiskt 250-350°C, vilket representerar ett betydande slöseri med energi.

F2: Hur ofta behöver en luftförvärmare rengöras?

Underhållsintervaller beror på bränsletyp. För naturgas kan rengöring krävas varje 2-3 år . För kol eller biomassa (högre askhalt) rekommenderas sotblåsningssystem varje vecka eller dagligen. Jiangsu Shineng som en tillverkare av pannluftförvärmare tillhandahåller integrerade sotblåsare (ånga eller tryckluft) som håller värmeöverföringsytorna rena, vilket förlänger driftsperioderna mellan manuella inspektioner.

F3: Kan en luftförvärmare eftermonteras på en befintlig panna?

Ja. Eftermontering av en luftförvärmare i panna till ett befintligt system är en vanlig energibesparande uppgradering. Jiangsu Shineng utför platsbedömningar, rökgasanalys och strukturell integrationsteknik. Typisk eftermontering kräver 2-4 veckor under ett planerat pannavbrott. Återbetalningstiden för de flesta industripannor är 12 till 24 månader , vilket gör det till en av de mest kostnadseffektiva energieffektivitetsåtgärderna som finns tillgängliga.
