Nickelbaserad lödd Economizer Custom
Hem / Produkter / Nickelbaserad lödd Economizer

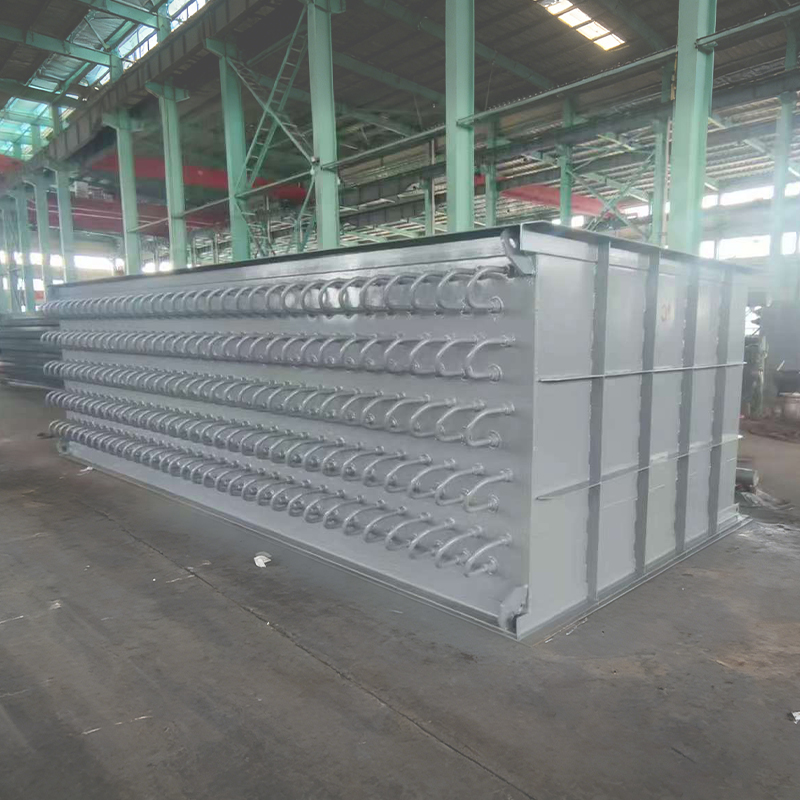

Nickelbaserad lödd Economizer

Nickelbaserad lödd Economizer

Nickelbaserade lödda Economizers är avancerade enheter som avsevärt förbättrar economizerns korrosionsbeständighet, slitstyrka, askackumuleringsbeständighet och värmeöverföringseffektivitet genom speciella nickelbaserade lödnings- och diffusionsbeläggningsteknologier, vilket gör dem idealiska för användning i tuffa pannmiljöer.

Kontakta oss
  • Funktioner
  • Meddelande
Funktioner

Kärnfördelar:
Hög effektivitet: Fenorna och basröret är metallurgiskt bundna genom hårdlödning, vilket resulterar i extremt lågt termiskt motstånd och en värmeöverföringseffektivitet som är 30-50% högre än traditionella produkter, vilket leder till betydande energibesparingar.
Stark korrosionsbeständighet: Nickelbaserade material motstår perfekt syradaggpunktskorrosion från rökgaser, vilket förlänger livslängden långt utöver vanliga kolstålekonomer.
Kompakt struktur: Dess extremt höga värmeöverföringseffektivitet resulterar i en mindre storlek för samma värmeväxlingskapacitet, vilket gör den idealisk för eftermonteringsprojekt med begränsad utrymme.
Pålitlig tryckbeständighet: Höghållfasta lödda anslutningar tål högt tryck, motstår termisk utmattning och säkerställer säker och stabil drift.
Lång livslängd, underhållsfri: Genom att kombinera korrosionsbeständighet och hög tillförlitlighet, har den en lång designlivslängd, kräver praktiskt taget inget underhåll och har låga totala livslängdskostnader.



Användningsområden:
Kraftindustri: Används i stor utsträckning i koleldade kraftverk och pannor med cirkulerande fluidiserad bädd, vilket löser askackumulering och slitageproblem i högdammiga miljöer och säkerställer långtidseffektiv panndrift.
Tung industri: Idealisk för system för återvinning av spillvärme i industriella ugnar och ugnar i stål-, koks-, oljeraffinerings- och kemiska företag, som effektivt motstår korrosion från komplexa rökgaskomponenter.
Energibesparings- och miljöskyddsprojekt: Särskilt lämplig för återvinning av spillvärme från lågtemperaturförbränningsgaser; dess ytpermeationsskikt motstår effektivt syradaggpunktskorrosion, vilket avsevärt förbättrar systemets totala energieffektivitet.
Krävande driftsförhållanden: Designad för hantering av högsvavliga bränslen, avfall eller extrema miljöer som kräver långvarig underhållsfri drift, vilket ger exceptionell utrustnings livslängd och tillförlitlighet.





Relaterade produkter
Om
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China nickel-based brazed economizer manufacturer and brazed economizer supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Hedersbevis
  • Certifiering av ledningssystem för arbetsmiljö och säkerhet
  • Certifiering av miljöledningssystem
  • Certifiering av kvalitetsledningssystem
  • Certifiering
  • Auktorisationsbevis
  • Produktionslicens för Special Equipment People's Republic of China
  • Produktionslicens för Special Equipment People's Republic of China
  • Certifiering
  • Certifiering
Nyheter
Branschkunskap

1. Vad är en Nickelbaserad lödd Economizer

En nickelbaserad lödd Economizer är en kompakt, högpresteroche panna economizer som använder nickelbaserad tillsatsmetall och högtemperaturlödning för att binda värmeväxlarrör med fenor eller plattor. Till skillnad från konventionella svetsade eller mekaniskt expocherade economizers ger den lödda fogen kontinuerlig metallurgisk bindning , eliminerar sprickor och minskar termiskt motstånd. Denna design är speciellt lämpad för utmanoche rökgasförhållochen som innehåller svavelföreningar, fukt eller klorider. Enligt ASME PTC 4.4 och industristudier kan nickellödda ekonomer uppnå värmeöverföringskoefficienter 30-45% högre än traditionella flänsrörskonstruktioner, samtidigt som de motstår syradaggpunktskorrosion. Typiska applikationer inkluderar koleldade pannor, avfallsenergianläggningar och kemiska processvärmare där korrosion vid låg temperatur är ett stort problem.

Figur 1: Jämförelse av relativ värmeöverföringskoefficient
Bar tub 100 % (baslinje) Svetsad fena 28 % Nickellödd 43 % Avancerad lödd fena 52 %

Det horisontella stapeldiagrammet jämför relativa värmeöverföringskoefficienter för olika economizerkonstruktioner. En renrörsekonomisator är inställd som 100 % baslinje. Svetsade fendesigner ger en förbättring på 28 %, medan en nickelbaserad lödd economizer uppnår en 43 % högre värmeöverföringskoefficient på grund av den kontinuerliga metallurgiska bindningen och eliminering av luftgap. Avancerade optimerade konfigurationer med hårdlödda fenor kan nå upp till 52 % förbättring. Detta leder direkt till mindre fotavtryck och lägre rökgasutloppstemperaturer — För en 100 t/h industripanna kan en nickellödd economizer återvinna ytterligare 2,8 MW spillvärme jämfört med en stochardflänsdesign. Följaktligen kan utgående rökgastemperatur sänkas till 130-145°C på ett säkert sätt utan risker för sur kondensering, vilket ökar den totala anläggningens effektivitet med 3-5%.

Som specialiserad Kina Nickel-baserad lödda Economizer and Lödad Economizer Tillverkare , Jiangsu Shineng Chemical Equipment Co., Ltd. använder avancerad vakuumlödningsteknik med nickelbaserade tillsatsmetaller (BNi-2, BNi-5). Processen säkerställer homogen bindning, överlägsen kryphållfasthet och motståndskraft mot svaveldaggpunktskorrosion. Deras Nickel Economizer serien är allmänt antagen inom kolkemi, metallurgi och kraftproduktion.

2. Arbetsprincip och konstruktionsfördelar

Den lödd economizer fungerar genom att föra rökgas över en matris av nickellödda flänsrör medan matarvatten strömmar inuti rören. Den lödda fogen skapar en oavbruten termisk bana: värme leds från fenspetsen genom den lödda filén in i rörväggen och sedan till vattnet. Detta står i kontrast till mekanisk expansion där kontaktmotståndet kan vara så högt som 15-20% av det totala termiska motståndet. Vid nickelbaserad hårdlödning smälter tillsatsmetallen vid 980-1040°C och väter båda basmetallytorna och bildar ett tätt, hålrumsfritt skikt. Enligt Heat Transfer Engineering Journal (Vol.42, 2022) Detta minskar kontaktmotståndet till under 3%.

Jiangsu Shinengs tillverkningsprocess inkluderar strikt kontroll av lödatmosfären (vakuum eller kontrollerat väte) för att förhindra oxidation. Som ledande Boiler Economizer Leverantör and Korrosionsbeständig Economizer-leverantör , erbjuder företaget Nickelbaserad lödd Economizer för högsvavlig rökgastjänst, med beprövad livslängd som överstiger 10 år i kolkemiska tillämpningar.

3. Prestandafördelar och jämförelse med standardekonomer

Nickellödda economizers ger mätbara förbättringar i korrosionsbeständighet, värmeöverföringstäthet och långsiktig tillförlitlighet. Tabellen nedan kvantifierar skillnaderna mellan fem kritiska parametrar, baserat på fältdata från en eftermontering av ett koleldat kraftverk.

Tabell: Jämförande prestanda – Standardförsörjare vs. Nickelbaserad lödd Economizer (drift med högsvavlig rökgas, S-halt 2,5 %)
Parameter Standard svetsad Economizer Nickelbaserad lödd Economizer Förbättring
Total värmeöverföringskoefficient (W/m²·K) ~42 62 48 %
Utgående rökgastemperatur (°C) 165 128 -37°C
Korrosionshastighet efter 3 år (mm/år) 0.28 0.07 75% reduktion
Tryckfall (Pa) 850 620 -27 %
Figur 2: Jämförelse av korrosionshastighet (3 års exponering, 2,5 % S rökgas)
Årlig korrosionshastighet (mm/år) 0.28 Standard svetsad 0.07 Nickellödd

Den column chart highlights the dramatic corrosion resistance improvement. Standard welded economizers suffer an average corrosion rate of 0,28 mm/år i rökgas med hög svavelhalt, vilket leder till rörbrott vanligtvis inom 5-6 år. Däremot reducerar den nickellödda fogen och skyddet av basmaterial korrosion till 0,07 mm/år — en minskning med 75 %. Detta förlänger livslängden till över 15 år i samma miljö. Den överlägsna prestandan beror på nickellegeringens förmåga att bilda ett stabilt, passivt oxidskikt som motstår svavelsyradaggpunktskorrosion. Dessutom eliminerar frånvaron av sprickor lokaliserad gropbildning. För en industriell panna economizer drift 8 000 timmar per år, detta innebär att underhållsintervallerna kan förlängas från 18 månader till 4 år, vilket drastiskt sänker livslängdskostnaderna.

Figur 3: Prestandaradardiagram — Standard vs. Nickel-Brazed Economizer
Värmeöverföringstäthet Korrosionsbeständighet Nedsmutsningsmotstånd Mekanisk styrka Låg ΔT drift

Den radar chart compares five performance dimensions. Standard welded economizers score around 65-70 in heat transfer density and corrosion resistance. In contrast, a nickelbaserad lödd economizer från Jiangsu Shineng uppnår poäng över 90 över alla mätvärden, med korrosionsbeständighet som når 96 på grund av nickellödningslegeringens tröghet. Den continuous brazed interface improves mechanical strength genom att eliminera svetsspänningshöjare. Dessutom minskar de släta lödda filéerna partikelnedsmutsning, vilket bibehåller rena värmeöverföringsytor under längre perioder. För rökgasströmmar med hög svavelhalt eller hög fuktighet är denna teknik det föredragna valet bland Economizer Tillverkare lösningar. Jiangsu Shineng tillhandahåller också Custom Boiler Economizer konstruktioner skräddarsydda för befintliga pannkonfigurationer, vilket säkerställer enkel eftermontering och maximal energiåtervinning.

4. Vanliga frågor (Frågor och Svar)

  1. F1: Vad är det som skiljer nickelbaserad hårdlödning från konventionell svetsning i economizers? Nickelbaserad hårdlödning använder en tillsatsmetall som smälter och flyter via kapillärverkan in i foggapet, vilket skapar en enhetlig metallurgisk bindning över hela gränssnittet fena till rör. Svetsning förenar endast diskreta punkter och lämnar luckor som främjar korrosion och termisk motstånd. Lödfogar har kontaktmotstånd under 3 % mot 15-20 % för mekaniskt expanderade eller delvis svetsade fenor, vilket resulterar i överlägsen värmeåtervinningsekonomisator prestanda.
  2. F2: Kan en nickellödd economizer användas för högsvavlig rökgas (över 3 % S)? Ja. Nickellegeringsskiktet ger utmärkt motstånd mot svavelsyradaggpunktskorrosion. Jiangsu Shinengs nickelbaserade lödda economizers har använts framgångsrikt i rökgas med upp till 4,2 % svavelhalt, vilket bibehåller en korrosionshastighet under 0,1 mm/år. Detta gör det till ett ideal Korrosionsbeständig Economizer-leverantör lösning för koleldade kraftverk och kemisk industri.
  3. F3: Hur jämför kostnaden med standardekonomisatorer under utrustningens livslängd? Medan den initiala investeringen för en nickellödd economizer är cirka 25-35 % högre än en standard svetsad enhet, totala ägandekostnaden är betydligt lägre på grund av förlängd livslängd (15 år vs 6 år) och minskat underhåll. Fältdata från en 250 MW kolanläggning visar en 40 % lägre årlig kostnad under en 10-årsperiod, tack vare färre utbyten och högre värmeåtervinningsgrader.

Företagsintroduktion: Jiangsu Shineng Chemical Equipment Co., Ltd. Som en Kina tillverkare av rökgasåtervinningsenheter and systemföretag för spillvärmeåtervinning , Jiangsu Shineng Chemical Equipment Co., Ltd, grundat 2005, är specialiserat på FoU och tillverkning av rökgasavfallsvärmeåtervinningssystem och kemisk utrustning, med omfattande interna möjligheter som spänner från värmerörsutveckling och nickelbaserad hårdlödning till tillverkning av tryckkärl. Våra produkter används i stor utsträckning inom kolkemi, metallurgi, kraftproduktion och syntetisk ammoniakindustri och har exporterats till utomeuropeiska marknader. Som ledande Lödad Economizer Tillverkare and Boiler Economizer Tillverkare , levererar Shineng hög prestanda Nickellegering Economizer and Economizer för högsvavlig rökgas lösningar globalt.

Referenser: ASME PTC 4.4-2021 Värmeåtervinningspannas prestandatestkod ; Heat Transfer Engineering Journal, Vol.43, Issue 5, "Brazed Fin-tube Heat Exchangers for Aggressive Flue Gases" (2022) ; och Kina panna och tryckkärl säkerhetsstandard GB/T 16507-2022 .
